Hộp Công Suất Phụ Trợ SAWO Power Controller & Contactor Unit

Hộp công suất phụ trợ SAWO Power Controller (Contactor Booster Unit) là thiết bị mở rộng công suất chịu tải điện chuyên dụng cao cấp được sản xuất bởi SAWO Nordic Phần Lan, được thiết kế nhằm đồng bộ hóa và mở rộng khả năng điều khiển các hệ thống máy xông hơi khô, máy xông hơi ướt và phòng xông hồng ngoại có công suất lớn từ 10.5kW lên tới 36kW (hoặc kết nối song song nhiều bộ để đạt công suất trên 50kW). Bằng việc tách rời dòng điện động lực cường độ cao khỏi bảng điều khiển cảm ứng thông qua các cụm khởi động từ (Contactor) công nghiệp chịu nhiệt độ cao và rơ le nhiệt lưỡng kim bảo vệ quá tải, thiết bị giúp bảo vệ tuyệt đối bảng điều khiển, triệt tiêu nguy cơ sụt áp hồ quang điện và kéo dài tuổi thọ bền bỉ cho toàn bộ hệ thống cơ điện phòng xông hơi thương mại tại các khách sạn, resort và chuỗi trung tâm Gym Spa lớn.

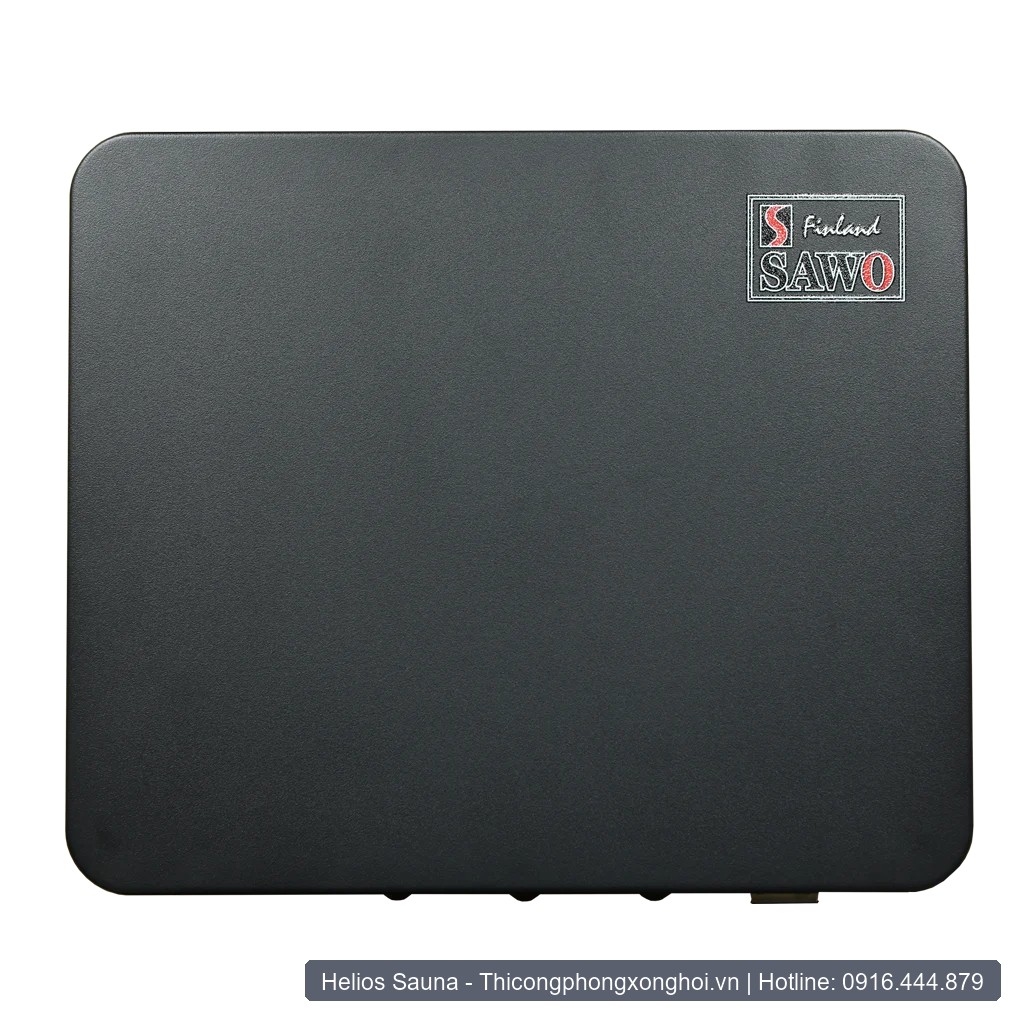

Hộp công suất phụ trợ SAWO Power Controller bảo vệ bo mạch điều khiển và mở rộng công suất tải lớn

1. Tại sao các phòng xông hơi công suất lớn bắt buộc phải sử dụng hộp công suất phụ trợ?

Một bảng điều khiển điện tử tiêu chuẩn (như Innova Classic hay Saunova) thông thường chỉ có rơ le công suất chịu tải tối đa 9.0kW hoặc 15.0kW điện áp 3 pha. Khi thiết kế phòng xông hơi công cộng có thể tích lớn từ 15m3 đến 40m3 đòi hỏi máy xông công suất 18kW, 24kW hoặc ghép 2 máy xông 15kW hoạt động song song, việc cấp nguồn trực tiếp sẽ dẫn đến những hậu quả khôn lường:

• Cháy nổ bo mạch điều khiển do quá tải dòng điện: Dòng điện chạy qua máy xông 24kW lên tới 36 Ampere mỗi pha. Nếu dòng điện khổng lồ này chạy trực tiếp qua các rơ le nhỏ trên bo mạch của bảng điều khiển, nhiệt lượng tỏa ra sẽ làm nóng chảy đường mạch in đồng, gây nổ tụ điện và thiêu rụi toàn bộ bảng mạch chỉ sau một thời gian ngắn.
• Dính tiếp điểm rơ le khiến máy xông không thể tắt điện: Khi đóng ngắt dòng điện lớn liên tục, tia lửa hồ quang sinh ra sẽ làm rỗ và dính chết các tiếp điểm điện tử. Máy xông sẽ tiếp tục đun nóng không ngừng ngay cả khi người dùng đã bấm nút Tắt trên màn hình, gây nguy cơ hỏa hoạn nghiêm trọng.
• Tách biệt đường điều khiển điện tử và đường điện động lực: Hộp công suất SAWO Power Controller đóng vai trò như một “bức tường cách ly an toàn”. Màn hình cảm ứng bên trong chỉ cần truyền tín hiệu điều khiển 12V điện một chiều siêu an toàn tới hộp công suất, trong khi toàn bộ dòng điện 380V nguy hiểm được cách ly hoàn toàn bên trong hộp kim loại an toàn đặt tại phòng kỹ thuật.
• Điều khiển đồng bộ nhiều thiết bị phụ trợ: Ngoài việc đóng cắt mayso sưởi, hộp công suất SAWO còn tích hợp sẵn các cổng rơ le phụ trợ để điều khiển tự động quạt thông gió công nghiệp, hệ thống đèn chiếu sáng công suất lớn và bơm tinh dầu tự động.

Cụm khởi động từ Contactor công nghiệp chịu tải cao và hệ thống cầu đấu Domino chịu nhiệt của SAWO

2. Cấu tạo kỹ thuật và linh kiện tiêu chuẩn Châu Âu bên trong hộp SAWO Power Controller

Thiết bị được cấu thành từ những linh kiện cơ điện chuẩn công nghiệp nặng do SAWO Nordic trực tiếp chỉ định:

2.1. Cụm khởi động từ Contactor chịu nhiệt độ cao

Trang bị các bộ khởi động từ 3 pha với cuộn hút điện từ được bọc cách điện cấp H chịu nhiệt trên 180°C. Bề mặt các cặp tiếp điểm động và tĩnh được mạ hợp kim bạc oxit cadmium (AgCdO) có khả năng chống dính tiếp điểm và dập tắt hồ quang cực nhanh trong vòng 10 mili-giây, đảm bảo tuổi thọ đóng ngắt cơ khí trên 1.000.000 lần.

2.2. Vỏ hộp kim loại sơn tĩnh điện chống rỉ

Thân vỏ được gia công từ thép cán nguội dày 1.5mm, sơn tĩnh điện epoxy màu xám công nghiệp chống oxy hóa trong môi trường nồm ẩm. Mặt nạ có các khe tản nhiệt mang cá giúp luồng nhiệt thoát ra ngoài liên tục mà không lo côn trùng hay bụi bẩn lọt vào bên trong bo mạch.

2.3. Cầu đấu Domino sứ và thanh cái đồng chịu nhiệt

Toàn bộ các cọc đấu nối dây nguồn vào và ra đều là loại cầu đấu Domino bắt vít bằng thép mạ kẽm chất lượng cao hoặc sứ chịu nhiệt, cho phép siết chặt các đầu cosse cáp điện tiết diện lớn từ 6.0mm2 đến 25mm2 mà không bị chờn ren hay lỏng tiếp xúc.

Sơ đồ đấu nối tách biệt an toàn giữa đường điều khiển tín hiệu và đường điện động lực 380V

3. Hướng dẫn lắp đặt và sơ đồ nguyên lý đấu dây hộp SAWO Power Controller

Quy trình lắp đặt hộp công suất chuẩn kỹ thuật được thực hiện theo 4 bước bài bản:

1. Vị trí lắp đặt hộp công suất: Hộp công suất bắt buộc phải lắp đặt bên ngoài phòng xông hơi, tại khu vực kỹ thuật khô ráo, thông thoáng, cách mặt sàn tối thiểu 1.2m và thuận tiện cho công tác bảo trì định kỳ. Tuyệt đối không lắp hộp bên trong buồng xông nhiệt độ cao hoặc nơi có nước rò rỉ.
2. Đấu nối đường nguồn tổng (Input): Kéo dây nguồn 3 pha (L1, L2, L3 + Trung tính N + Tiếp địa PE) từ tủ điện phân phối chính qua Aptomat MCCB bảo vệ riêng vào các cọc đấu đầu vào của hộp công suất SAWO. Tiết diện dây phải phù hợp với tổng công suất tải.
3. Đấu nối đường tải ra máy xông (Output): Nối các đầu ra của Contactor tới các cọc đấu thanh điện trở mayso của máy xông hơi khô hoặc máy xông hơi ướt bằng dây cáp điện silicone chịu nhiệt SAWO chuyên dụng.
4. Kết nối cáp tín hiệu điều khiển: Sử dụng cáp mạng truyền thông RJ45 hoặc cáp đa lõi đi kèm kết nối từ cổng điều khiển của hộp công suất tới màn hình cảm ứng gắn tường bên ngoài hoặc bên trong phòng xông.

4. Bảng thông số kỹ thuật chi tiết các model SAWO Power Controller

Bảng thông số kỹ thuật tiêu chuẩn của các dòng hộp công suất SAWO Phần Lan nhập khẩu:

5. Báo giá hộp công suất phụ trợ SAWO Power Controller chính hãng

Bảng giá bán lẻ tham khảo cho các dòng hộp công suất phụ trợ SAWO tại HELIOS SAUNA:

6. Câu hỏi thường gặp về hộp công suất SAWO Power Controller (FAQ)

7. Địa chỉ mua hộp công suất phụ trợ SAWO Power Controller chính hãng

Công Ty Cổ Phần Thương Mại Sản Xuất HELIOS (thicongphongxonghoi.vn) là đơn vị độc quyền phân phối chính thức các dòng thiết bị và phụ kiện điện tử SAWO Phần Lan. Quý khách được cam kết sản phẩm nhập khẩu chính ngạch 100% đầy đủ CO/CQ, chính sách bảo hành 24 tháng và được đội ngũ kỹ sư hỗ trợ sơ đồ đấu nối kỹ thuật hoàn toàn miễn phí.
